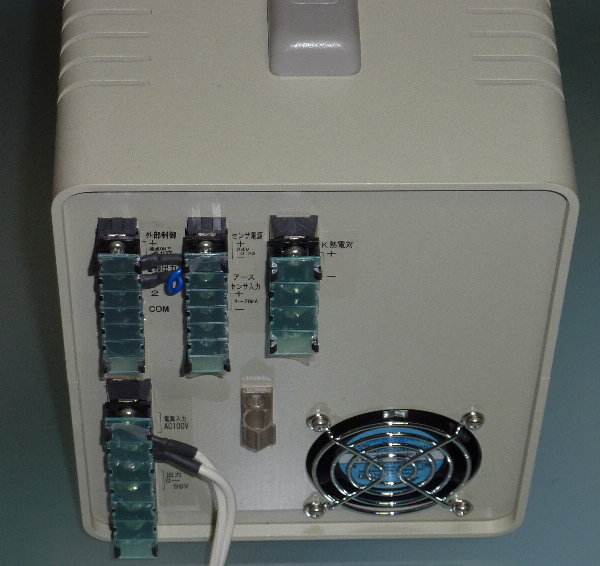

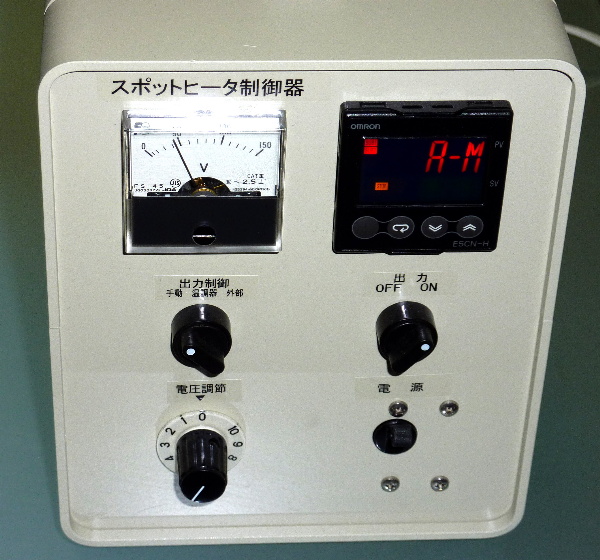

ＨＬＣシリーズ     ハロゲンランプ ヒーター用の専用コントローラ 　    − 適合する光加熱ヒータ類 −　 　ハロゲンスポットヒータ　ＨＳＨ，ラインヒータ ＬＨＷ/ＬＨＡ，ハロゲンランプ ＱＩＲ 　　　   ハロゲンランプを使った光加熱装置を最適に自在にコントロールできます。ハロゲンラ 　ンプは電源にとって通常の負荷とは異なり､大きな抵抗値変化のある負荷なので通常 　の使用方法では大きな突入電流が流れます。これがあるとランプ寿命が短くなり、電 　源側も悪影響を与えます。ＨＬＣはこれらの対策を行ないつつ､現場のあらゆるニーズ 　に応えられる多機能コントローラです

   　　

HLC-□Ｎ　ハロゲンランプ用 標準型電源コントローラ      標準在庫品販売方式｡即納,高いコストパフォーマンス｡ ただしカスタマイズはできません。
型名	特徴，機能	適合ランプ	外形	備考
HLC-LN  即納可	低電圧ハロゲンランプ ヒーター用 直流電源｡高機能,低コスト   �@12ｖ/24ｖ　切替式　150wまで �Aソフトスタート，断線警報機能 �B予熱機能付き→外部から切替式    V1,V2の2つの電圧を正面のボリュ    ームで設定でき、それを外部から    切替可能。 出力は安定化。 �C外部コントロール 4〜20mA �D電源はフリー電圧 100ｖ〜240ｖ  �Eデジタル電圧,電流計,電力計付 �F高級SUS外装。堅牢で高耐蝕性	HSH の下記ラ ンプが点灯可   12v-20w　 6本 12v-40w　 3本 12v-85w   1本 12v-110w 1本　   24v-75w   2本  24v-150w １本		直流点灯方式。 軽量で  高機能。優れた コストパ  フォーマンス    適合するヒーター    HSH-12, HSH-18    HSH-30, HSH-60    取扱説明書    質量：約３kg
HLC-MN    即納可	低電圧ハロゲンランプ ヒーター用 直流電源｡高機能,大出力 �@0〜36ｖ-12.5A(450w) �A定電圧，ソフトスタート，断線警報 �B予熱機能付き→外部から切替式    V1,V2の2つの電圧を正面のボリュ    ームで設定でき、それを外部から    切替可能。 出力は安定化。 �C外部コントロール 4〜20mA �D電源はフリー電圧 100ｖ〜240ｖ  �Eデジタル電圧計,電流計,電力計付 �G空冷HSH用ファン電源付き �H高級SUS外装。堅牢で高耐蝕性	24v-300wまで のランプヒータ   36v-450wまで のランプヒータ   24v-75w   4本  24v-150w ２本		直流点灯方式。 軽量  で高機能。優れたコス  トパフォーマンス       適合するヒーター  高出力のHSH-60用  通常のＨＳＨ用としても  多数点灯用としての選  択肢になる 　  質量：約４.３kg
HLC-HN   発売中	ライン電圧ハロゲンランプ用 電力コントローラ �@ランプに加わる電圧をコントロール｡    ソフトスタート，断線警報も備える �A100v〜240ｖ電源に対応しているの 　で定格電圧が100v〜240vのランプ 　に対応。　最大電流は25Ａまで �B予熱機能付き→外部から切替式    V1,V2の2つの電圧を正面のボリュ    ームで設定でき、それを外部から    切替可能。 出力は安定化。 �C外部コントロール 4〜20mA �Dデジタルマルチ計(電圧，電流,電力) �E高級SUS外装。堅牢で高耐蝕性 �F電力設定Ｖ1は高精度のポテンショ 　メータ	100v-2.5kwまで のランプヒータ    200v-5kwまで のランプヒータ   240v-6kwまでの ランプヒータ		交流位相制御点灯方式  軽量で高機能。優れたコ  ストパフォーマンス      適合するヒーター  HSH-120,HSH-160,その  他全てのLHW，LHA.    供給電圧はフリー(100〜  240v)ですが､使用するラ  ンプの定格電圧を超えな  い様にして下さい。  ランプ定格電圧=供給電  圧が基本です  　   質量：約３.３kg


  　　　
　　　

ＨＬＣ-ＬＮ 型　 低電圧(12v,24v)ハロゲンランプ用コントローラ  高信頼性仕様

最大出力　150ｗ 　 　当社のハロゲンスポットヒータ 　ＨＳＨ12〜60用の電源（ただし 　出力150w以下）。 　 　12ｖ，24v ランプに対応 　生産ライン組込み対応の高信 　頼性設計と組立管理

当社のハロゲンスポットヒータ　ＨＳＨ-12，18，30，60用電源。12v-(20w〜110w)，24ｖ-(75ｗ〜150w)ランプに対応    高級ステンレス製のケースに可変電圧のスイッチング直流安定化電源を組込み､各種情報の表示器を備えます。 　　　　 ※スイッチング電源なので小型軽量です。電圧はゼロから最大電圧までリニアに可変できます。 　　　 ※電圧計,電流計,電力計を備えます。電圧計のみの装備ではランプ状態の管理ができませんのて､電流計は特に重    要です。更にHLC-LNは電力の表示もできますから、加熱条件の設定がやりやすくなっています 　　　 ※高級ステンレス製のケースは通常の塗装をした鉄製ケースに較べ耐蝕性が良く､錆も発生しません。そのため長期    間ご使用になっても錆がういたりネジが錆び付いて外れなくなる様な事がありません（ネジもSUS304製）。また塗装    面はスポットヒータの焦点に一瞬でも当たると焦げて変色する危険がありますがステンレスケースは丈夫です。 大    きな荷重が加わっても変形しにくく、内部を保護します  　　　　　 ※外部接点操作で２つの電圧を切り換えて使うことができます。例えばＶ1を本加熱状態､Ｖ2を予熱（Preheat）状態の    電圧に設定しておき､それを外部接点信号で自由に切り換えて使用できます 　　　　 　 ※電圧の外部制御が可能です。外部からの4〜20mA信号で出力電圧を自由に設定できます 　　　　 ※外部接点信号で出力のON-OFFができます ※空冷ヒーター用のファン電源を備えます 　　　 ※ランプ断線検出出力があります 　　　 ※サイズ　横260mm×高さ85mm×奥180mm　（ボリューム，端子台，ゴム足等の突起部は含みません） 正面パネルについての解説 �@Ｐｏｗｅｒスイッチ。一でＯＮ，０でＯＦＦ 　　 �A表示ランプ 左側から解説 V1→Ｖ１電圧設定が選択されている事を示します。　V2 →Ｖ１電圧設定が選択されている事 　を示します。　AUTO →　外部４〜２０ｍＡ制御になっている事を示します。 ALARM →  異常表示 　　 �Bデジタル電圧，電流，電力計。上側の表示が電圧で、下側の表示が電流，電力(切替式)です。 　　 �CＶ１（Ｈｅａｔ）電圧設定ボリューム。左に回すと電圧は低下し、右に回すと電圧が上昇します 　　 �DＶ２（Ｐｒｅｈｅａｔ）設定ボリューム。左に回すと電圧は低下し、右に回すと電圧が上昇しま す 裏面パネル端子についての解説　小端子台は左から�@〜�K，大端子台も左から�@〜�B 小端子台�@-�A　　OUTPUT：ランプヒーターを接続します。 　　 小端子台�B-�C　　ON-OFF：外部ON-OFF制御入力。外部からの接点入力で、OpenでOFF，CloseでＯＮになります。何も接 　　　　　　　　　　　　続しない場合はショートバーを入れておいてください。でないと出力しません。 　　 小端子台�D-�E　  V1-V2：外部からの接点入力で、OpenでＶ1，CloseでＶ2になります。なにも接続しなければV1になってい 　　　　　　　　　　　　ます。 　　　　 小端子台�F-�G　   4-20mA：外部制御入力。ＤＣ4〜20mAで出力電圧を外部制御できます。ただし外部制御にするには�H-�I 　　　　　　　　　　　　をCloseにする必要があります。 　　 小端子台�H-�I　  ON-AUTO： 外部制御に切替。外部からＤＣ4〜20mA信号で出力電圧を外部制御する場合、これをClose 　　　　　　　　　　　　してください。  　　 小端子台�J-�K　　ALARM： アラーム出力（異常信号の接点出力）。ＨＬＣに異常が起こると出力を停止し、この出力がClose 　　　　　　　　　　　　になります。メッセージは正面パネルに表示します。 　　 　　 大端子台�@-�A　　電源入力。ＡＣ100ｖ〜240v，50/60Ｈｚの電源に接続します。電源に必要な電流容量は200vて約3A以上、 　　　　　　　　　　　　100vで5A以上です。 大端子台�B　　　　ＦＧ：接地用端子。感電防止のため、必ず接地してください。

　　　　　
　　
　　

ＨＬＣ-ＭＮ 型　 大電力低電圧(24v,36v)ハロゲンランプ用コントローラ      高信頼性設計

最大出力　500ｗ 　 　当社のハロゲンスポットヒータ 　ＨＳＨ60用電源。 　 　24ｖ-300ｗ，36v-450wランプに 　対応 　 　生産ライン組込み対応の高信 　頼性設計と組立管理

当社のハロゲンスポットヒータ　ＨＳＨ-60 用電源。24v-300w，36ｖ-450ｗのランプに対応   　  高級ステンレス製のケースにスイッチング直流安定化電源を組込み､電圧，電流，電力の表示器を備えます。    　 　 　 ※スイッチング電源なので小型軽量です。電圧はゼロから最大電圧までリニアに可変できます。 　　　 ※電圧計,電流計は一般的ですが、HLC-MNは電力計も備えます。加熱状態の管理がやりやすくなりました。 　　　 ※高級ステンレス製のケースは通常の塗装をした鉄製ケースに較べ耐蝕性が良く､錆も発生しません。そのため長期    間ご使用になっても錆がういたりネジが錆び付いて外れなくなる様な事がありません（ネジもSUS304製）。また塗装    面はスポットヒータの焦点に一瞬でも当たると焦げて変色する危険がありますがステンレスケースは丈夫です。 大    きな荷重が加わっても変形しにくく、内部を保護します  　　　　　 ※外部接点操作で２つの電圧を切り換えて使うことができます。例えばＶ1を本加熱状態､Ｖ2を予熱（Preheat）状態の    電圧に設定しておき､それを外部接点信号で自由に切り換えて使用できます 　　　　 　 ※電圧の外部制御が可能です。外部からの4〜20mA信号で出力電圧を自由に設定できます 　　　　 ※外部接点信号で出力のON-OFFができます  　　　 ※ランプ断線検出出力があります ※空冷ヒーター用のファン電源を備えます 　　 ※サイズ　横260mm×高さ105mm×奥180mm　（ボリューム，端子台，ゴム足等の突起部は含みません） 　　 正面パネルについての解説 �@Ｐｏｗｅｒスイッチ。一でＯＮ，０でＯＦＦ 　　 �A表示ランプ 左側から解説 V1→Ｖ１電圧設定が選択されている事を示します。　V2 →Ｖ１電圧設定が選択されている事 　を示します。　AUTO →　外部４〜２０ｍＡ制御になっている事を示します。 ALARM →  異常表示 　　 �Bデジタル電圧，電流，電力計。上側の表示が電圧で、下側の表示が電流，電力(切替式)です。 　　 �CＶ１（Ｈｅａｔ）電圧設定ボリューム。左に回すと電圧は低下し、右に回すと電圧が上昇します 　　 �DＶ２（Ｐｒｅｈｅａｔ）設定ボリューム。左に回すと電圧は低下し、右に回すと電圧が上昇しま す 裏面パネル端子についての解説　小端子台は左から�@〜�K，大端子台も左から�@〜�B 小端子台�@-�A　　OUTPUT：ランプヒーターを接続します。 　　 小端子台�B-�C　　ON-OFF：外部ON-OFF制御入力。外部からの接点入力で、OpenでOFF，CloseでＯＮになります。何も接 　　　　　　　　　　　　続しない場合はショートバーを入れておいてください。でないと出力しません。 　　 小端子台�D-�E　  V1-V2：外部からの接点入力で、OpenでＶ1，CloseでＶ2になります。なにも接続しなければV1になってい 　　　　　　　　　　　　ます。 　　　　 小端子台�F-�G　   4-20mA：外部制御入力。ＤＣ4〜20mAで出力電圧を外部制御できます。ただし外部制御にするには�H-�I 　　　　　　　　　　　　をCloseにする必要があります。 　　 小端子台�H-�I　  ON-AUTO： 外部制御に切替。外部からＤＣ4〜20mA信号で出力電圧を外部制御する場合、これをClose 　　　　　　　　　　　　してください。  　　 小端子台�J-�L　  ファン空冷式光加熱装置用のファン電源出力（アラーム出力付きファンに対応）です。ファンを使わないと 　　　　　　　　　　　　きは�K-�L間にショートバーを入れてください。 　　　　 　　　　　　 　ファン(アラーム出力付き)を使用する場合、ショートバーを外して下さい。 　　　　　　　　　　　　アラーム出力無しのファンを使用される場合、FAN は�J-�Lに接続し、ALARM �Kは�Gに接続して下さい。     　　 　　 大端子台�@-�A　　電源入力。ＡＣ100ｖ〜240v，50/60Ｈｚの電源に接続します。電源に必要な電流容量は200vて約5A以上、 　　　　　　　　　　　　100vで10A以上です。 大端子台�B　　　　ＦＧ：接地用端子。感電防止のため、必ず接地してください。

    　　　　
　　
　　　

ＨＬＣ-ＨＮ型 　ハロゲンランプヒーター用電力コントローラ        　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　全てのライン電圧（100v〜240v）ランプを使ったヒーター（HSH，LHW等）に対応

概要　 　 フリー電圧（AC100〜240v）　電流容量25Ａ→100v-2.5kw，200v-5kw，240ｖ-6ｋｗまでのランプを点灯制御可能　 　 生産ライン組込み対応の高信頼性設計と組立管理 　 ※高級ステンレス製ケースに安定化電源（交流位相制御）を組込み､高精度の多機能デジタルメータ（電圧と電力ま 　たは電流の切替表示。真の実効値表示。誤差は電圧，電流が約±1％/200v，電力が約±2％/200v）を備えます｡ 　→測定器ではないので、公差は参考値です。保証値ではありません。 　 ※小型軽量ながら25Aの電流容量があり、電源電圧はフリー（AC100ｖ〜240v）です。200ｖならば５kwまでのランプヒ    ータをコントロールできますのて､当社の全ての標準型スポットヒーター，ラインヒーターを接続して使用できます 　　 ※多機能デジタルメーターは通常は電圧と電力表示で使います。他社品等は電圧表示のみが多いですが、電圧では 　ランプの加熱能力が間接的にしか分かりませんでした。しかし電力表示ならば加熱能力の大小が直接的に分かりま 　す。また電圧管理のみではランプに異常があっても、その数値からは異常を検知できませんでしたが、電力管理なら 　ばランプの異常も電力数値の変化として検知できます。電力計は高価なので良い事は分かっていても採用される事 　は稀でしたが､本機では採用しました。また加えて電流値の表示もできます。 　　 ※ステンレス製ケースは以下のメリットがあります 　　  �@ 耐蝕性が良く､錆も発生しません。そのため長期間ご使用になっても錆で変色したりネジが錆び付いて外れなくな 　　る様な事がありません  �A 通常の塗装ケースではスポットヒーターの焦点が一瞬でも当たると焦げて変色する危険がありますが､ステンレス      ケースは丈夫です。大きな荷重が加わったときも変形しにくく、内部を保護します  �B ほとんど非磁性なので大きな位相制御電流が流れても共振しないので､音の発生がわずかです 　　  ※Ｈｅａｔでの電圧，電力を正確に設定できる高精度10回転型ポテンショメータを備えます。また外部スイッチで予熱状 　態に切替える事ができます。更に別の外部スイッチでON-OFFさせる事ができます。 　　 ※外部制御(Auto)では外部から4〜20mA信号で出力電力を自在に調節できます 　　 ※ランプ断線，その他の異常を知らせる出力(接点)を標準装備します 　　 ※ファン冷却ヒーターのためのファン用電源（24ｖ-0.8A)を備えます。ファンアラーム付きに対応しています。 　　 ※サイズ　横260mm×高さ96mm×奥180mm　（ボリューム，端子台，ゴム足等の突起部は含みません） 　　 　　 パネル操作を左側より解説 　　 �@Powerスイッチ   ブレーカーを兼ねる 　　 　　　　 �AIndicator          各種の状態を表示をする｡ 左からＶ１，Ｖ２，ＡＵＴＯ，ＡＬＡＲＭ。Ｖ１は(Heat)出力状態である事を示す。 　　　　　　　　　　　　Ｖ２は(Preheat) 出力状態である事を示す。 ＡＵＴＯは外部からの4〜20mA制御状態であることを示す。 　　　　　　　　　　　　ＡＬＡＲＭは何らかの異常が発生して停止状態であることを示す。メッセージは右のパネルに表示され 　　　　　　　　　　　　る。      �Bマルチメーター  上段表示は出力電圧（RMS）を示すこれは常時表示される。下段表示は切替で出力電流と出力電力を 　　　　　　　　　　　　示す。 　 �BＶ１（Heat）　　　　出力電圧を設定する｡ 10回転ポテンショメータ（ロック付）なので正確に設定できる。 　　  �CＶ２（Preheat）   予熱電圧を設定する｡ 　 　　   　　 　　 裏面パネル端子についての解説　小端子台は左から�@〜�L，大端子台も左から�@〜�D 　　 小端子台�@-�A　　外部ON-OFF制御入力。外部からの接点入力で、OpenでOFF，CloseでＯＮになります。何も接続しない 　　　　　　　　　　　　場合はショートバーを入れておいてください。でないと出力しません。 　　 小端子台�B-�C　　Ｖ1とＶ2の切替をします。　外部からの接点入力で、OpenでＶ1，CloseでＶ2になります。なにも接続しなけ 　　　　　　　　　　　　ればV1になっています。 　　　　 小端子台�D-�E　  外部制御入力。ＤＣ4〜20mAで出力電圧を外部制御できます。ただし外部制御にするには�F-�GをClose 　　　　　　　　　　　　にする必要があります。 　　　　 小端子台�F-�G　  外部制御に切替。外部からＤＣ4〜20mA信号で出力電圧を外部制御する場合には、これをCloseしてくだ 　　　　　　　　　　　　さい。 　　 小端子台�H-�I　  アラーム出力（異常信号の接点出力）。ＨＬＣ-ＨＮに異常が起こると出力を停止し、この出力がCloseに 　　　　　　　　　　　　なります。メッセージは正面パネルに表示します。 　　 小端子台�J-�L　  ファン空冷式光加熱装置用のファン電源出力（アラーム出力付きファンに対応）です。ファンを使わないと 　　　　　　　　　　　　きは�K-�L間にショートバーを入れてください。 　　　　 　　　　　　 　ファン(アラーム出力付き)を使用する場合、ショートバーを外して下さい。 　　　　　　　　　　　　アラーム出力無しのファンを使用される場合、FAN は�J-�Lに接続し、ALARM �Kは�Gに接続して下さい。      　　 　　 大端子台�@-�A　　ランプヒーターを接続します。ランプヒーターの定格電圧は基本的にご使用になる電源電圧と同じものを 　　　　　　　　　　　　ご使用ください。 　　 大端子台�B　　　　ＦＧ：接地用端子。感電防止のため、必ず接地してください。 　　 大端子台�C-�D　  電源入力。ＡＣ100ｖ〜240v，50/60Ｈｚの電源に接続します。電源に必要な電流容量は、HLC-HNに接続 　　　　　　　　　　　　するランプヒーターの定格電流値以上としてください。例えば200v-2kwランプを使用される場合は定格 　　　　　　　　　　　　電流が10Ａですので、電源の電流容量は10Ａ以上、できれば15Ａ以上の電流容量をもつ電源に接続し 　　　　　　　　　　　　てください。 　　 　　　　　　　　　　　　電源電圧は100ｖ〜240ｖの任意の電圧で動作しますが、必ずご使用になるランプヒーターの定格電圧と 　　　　　　　　　　　　同じ電圧の電源に接続してください。220ｖ電源で200ｖ定格のランプヒーターを使う程度なら問題は少な 　　　　　　　　　　　　いのですが、200v電源で100ｖ定格又はそれ以下の定格電圧のランプを使うのは非常に危険です。 　　 　　　　　　　　　　　　これは位相制御という電圧制御方式の特性によるもので、これで電圧を下げていっても、瞬間的には高 　　　　　　　　　　　　い電圧が加わっているので、低電圧定格のランプは内部で絶縁破壊する場合があります。これが起きる 　　　　　　　　　　　　とランプヒーターは瞬時断線し、最悪の場合は破裂します。

　
　


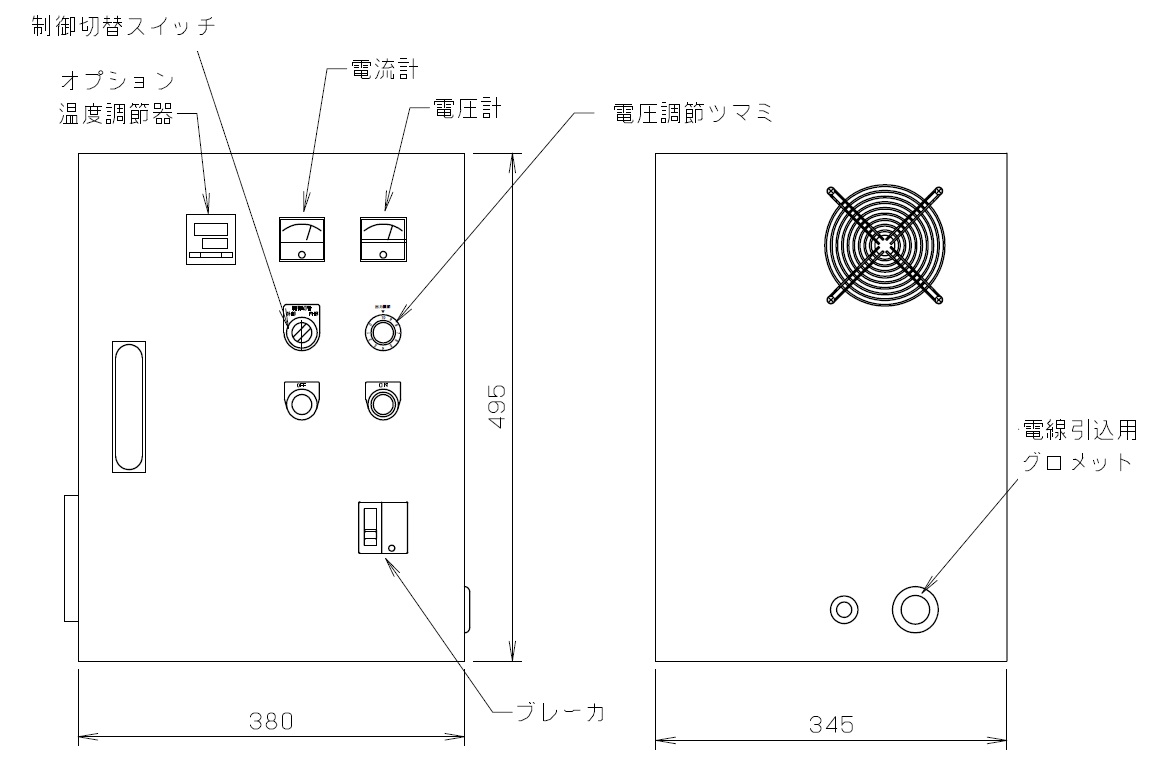

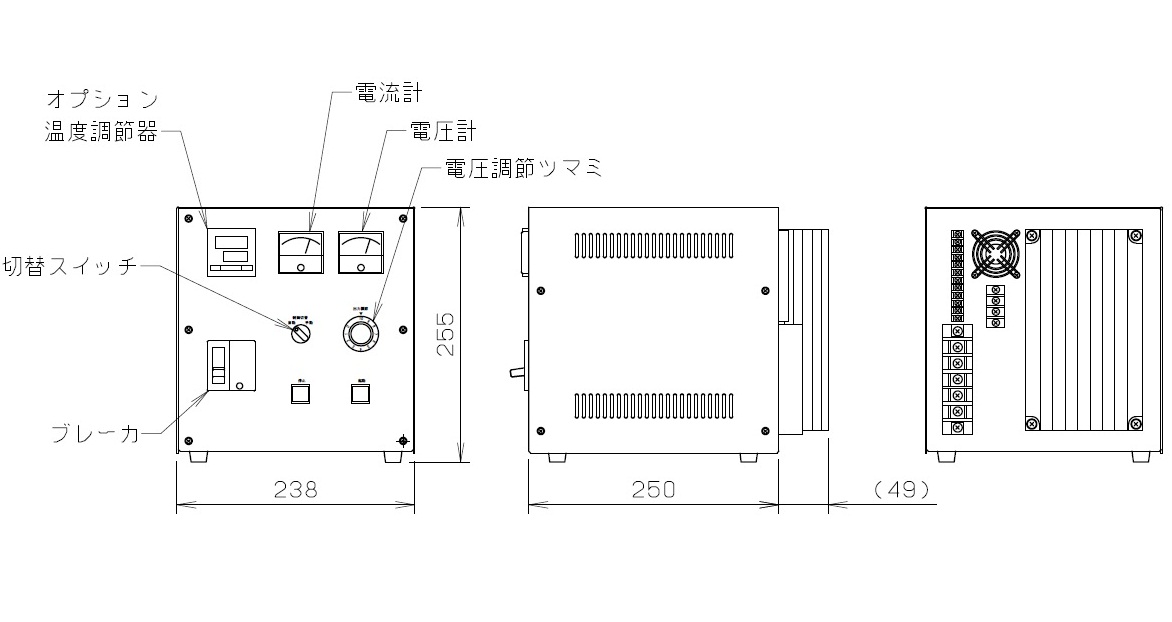

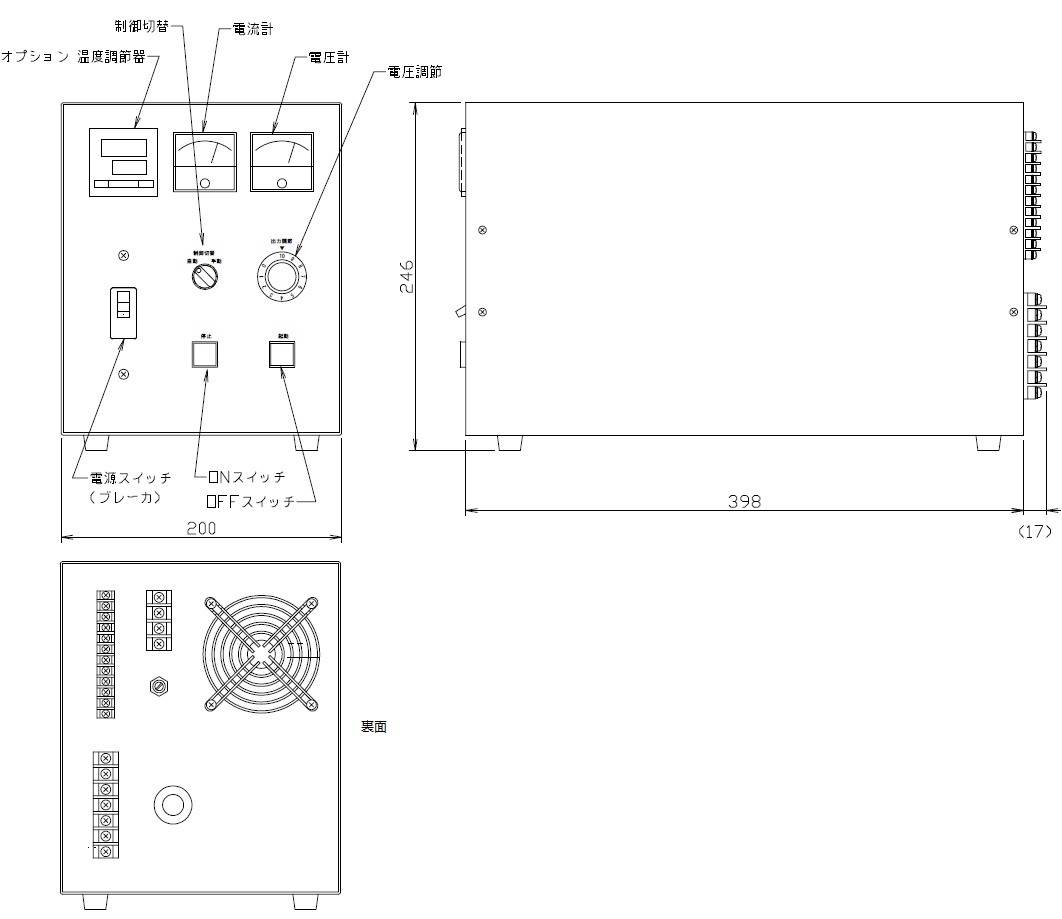

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ＣＡＤ図面（dwg)


      　　ＤＷＧファイルの閲覧，作成用無料ソフト　　ダッソー・システム社　DraftSight
